Конденсатоотводчики

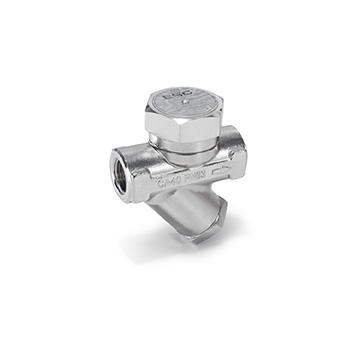

Серия 800

Термодинамические конденсатоотводчики

• DN15 - DN25
• Рабочее давление до 42 бар
• Корпус из стали CA40
• Присоединение резьбовое по стандарту DIN, ISO, ASME
• Максимальная температура рабочей среды
до 400°С
• Фильтроэлемент 30 mesh

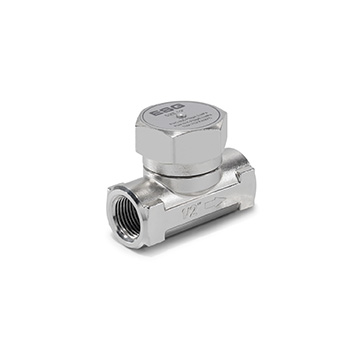

Термодинамические конденсатоотводчики

• DN8 - DN25
• Рабочее давление до 42 бар
• Корпус из нержавеющей стали 304 (CF8)
для DN8 или стали CA40 для DN15 - DN25
• Присоединение резьбовое по стандарту DIN, ISO, ASME
• Максимальная температура рабочей среды
до 400°С

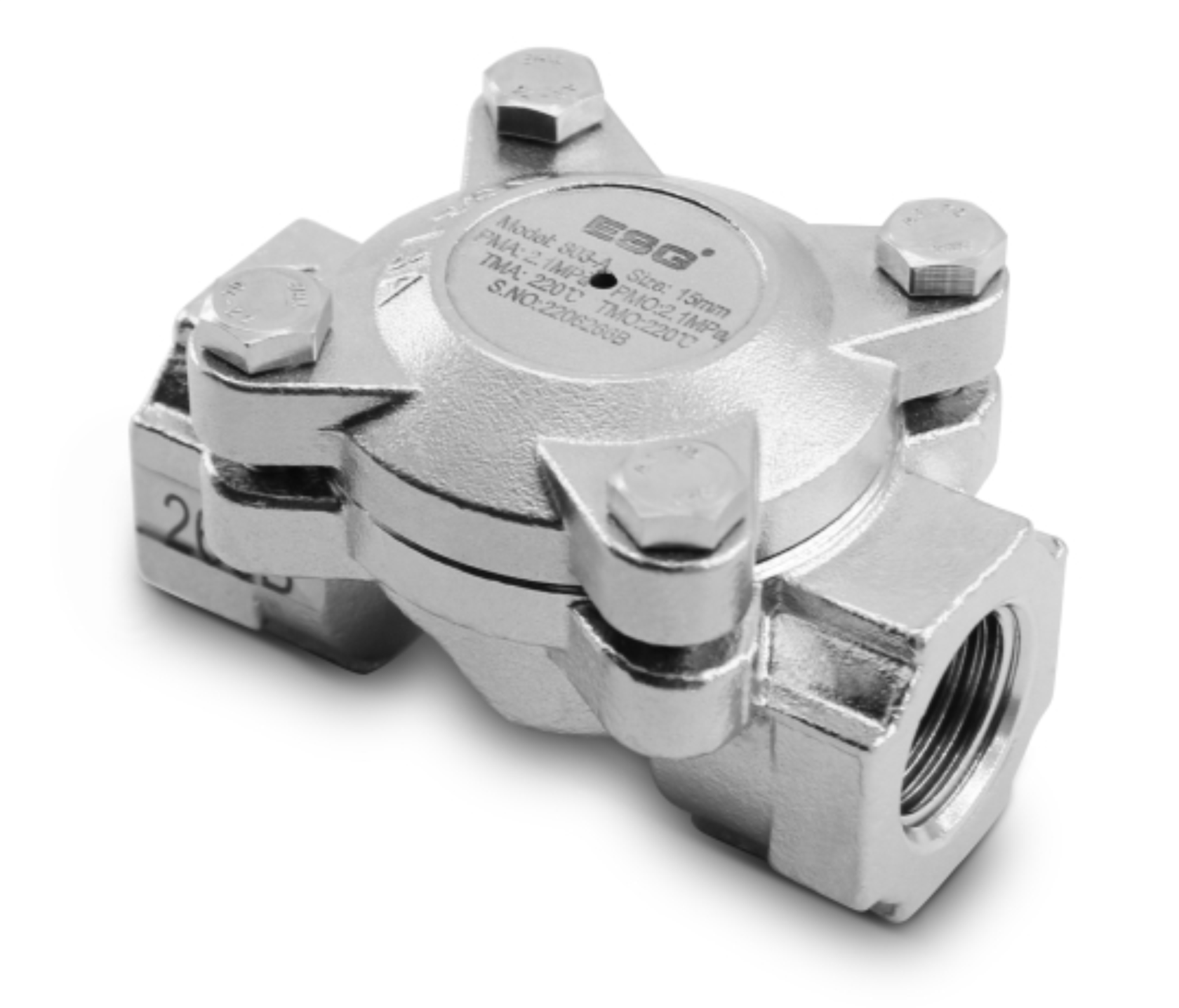

Серия 803/LX

Термостатические конденсатоотводчики

• DN15 - DN25
• Рабочее давление до 21 бар
• Корпус из нержавеющей стали 304 (CF8)
• Присоединение резьбовое, фланцевое по стандарту DIN, ISO, ASME, EN
• Максимальная температура рабочей среды
до 220°С
• 4 варианта капсул (срабатывает ниже температуры насыщения на X°С): A (3°С), B (5°С), C (15°С), D (25°С)

Серия 806/LCW

Термостатические конденсатоотводчики

• DN15 - DN25
• Рабочее давление до 8 бар (10 бар)
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение tri-clamp по стандарту ASME BPE, ISO
• Максимальная температура рабочей среды
до 176°С (220°С)
• Полировка внутренней поверхности
Ra 0.6 - 0.8 мкм
• 4 варианта капсул (срабатывает ниже температуры насыщения на X°С): A (3°С), B (5°С), C (15°С), D (25°С)

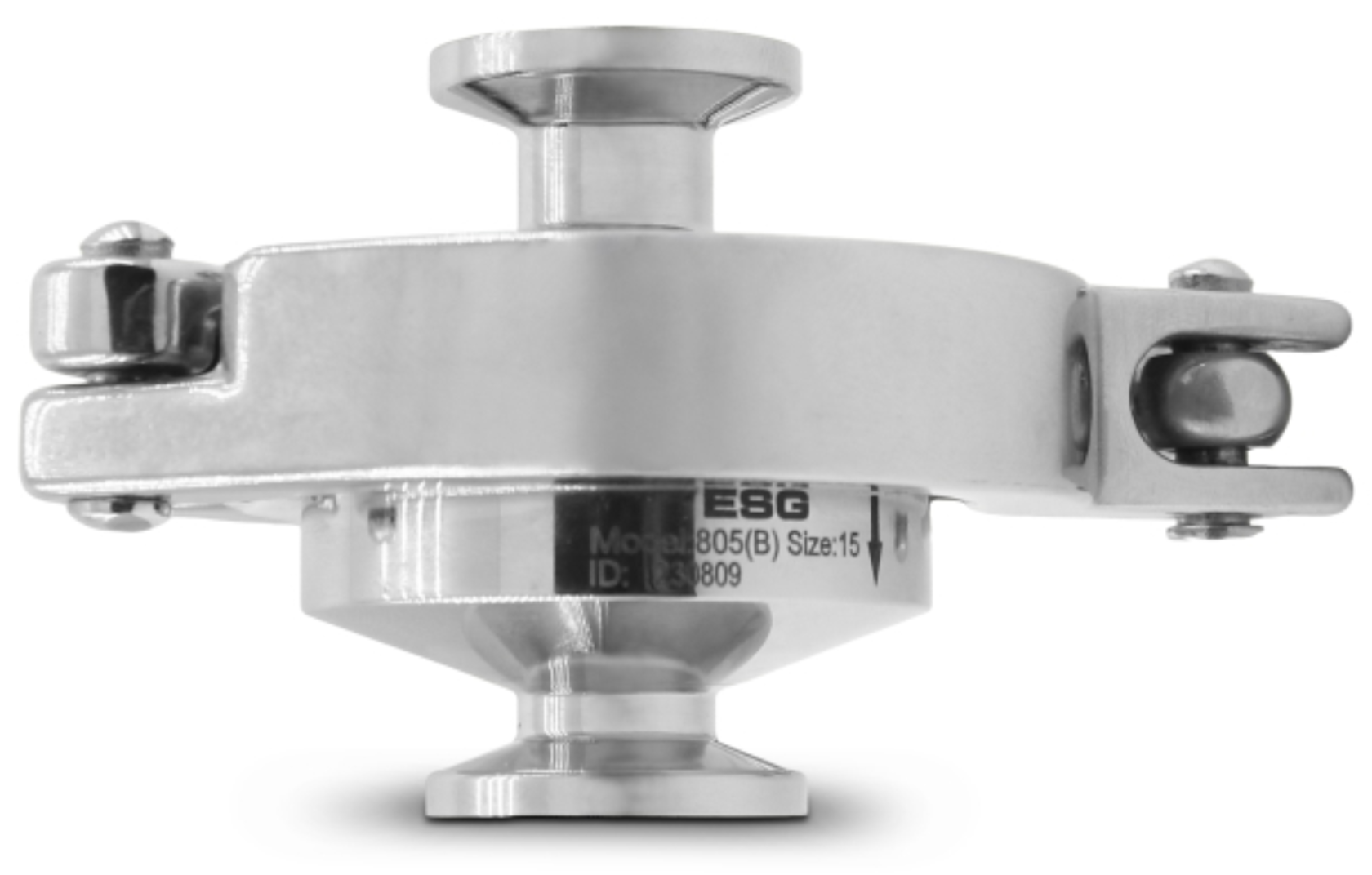

Термостатические конденсатоотводчики

• DN15 - DN25
• Рабочее давление до 6 бар (10 бар)
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение tri-clamp по стандарту ASME BPE, ISO
• Максимальная температура рабочей среды
до 165°С (200°С)
• Полировка внутренней поверхности
Ra 0.6 - 0.8 мкм
• 4 варианта капсул (срабатывает ниже температуры насыщения на X°С): A (3°С), B (5°С), C (15°С), D (25°С)

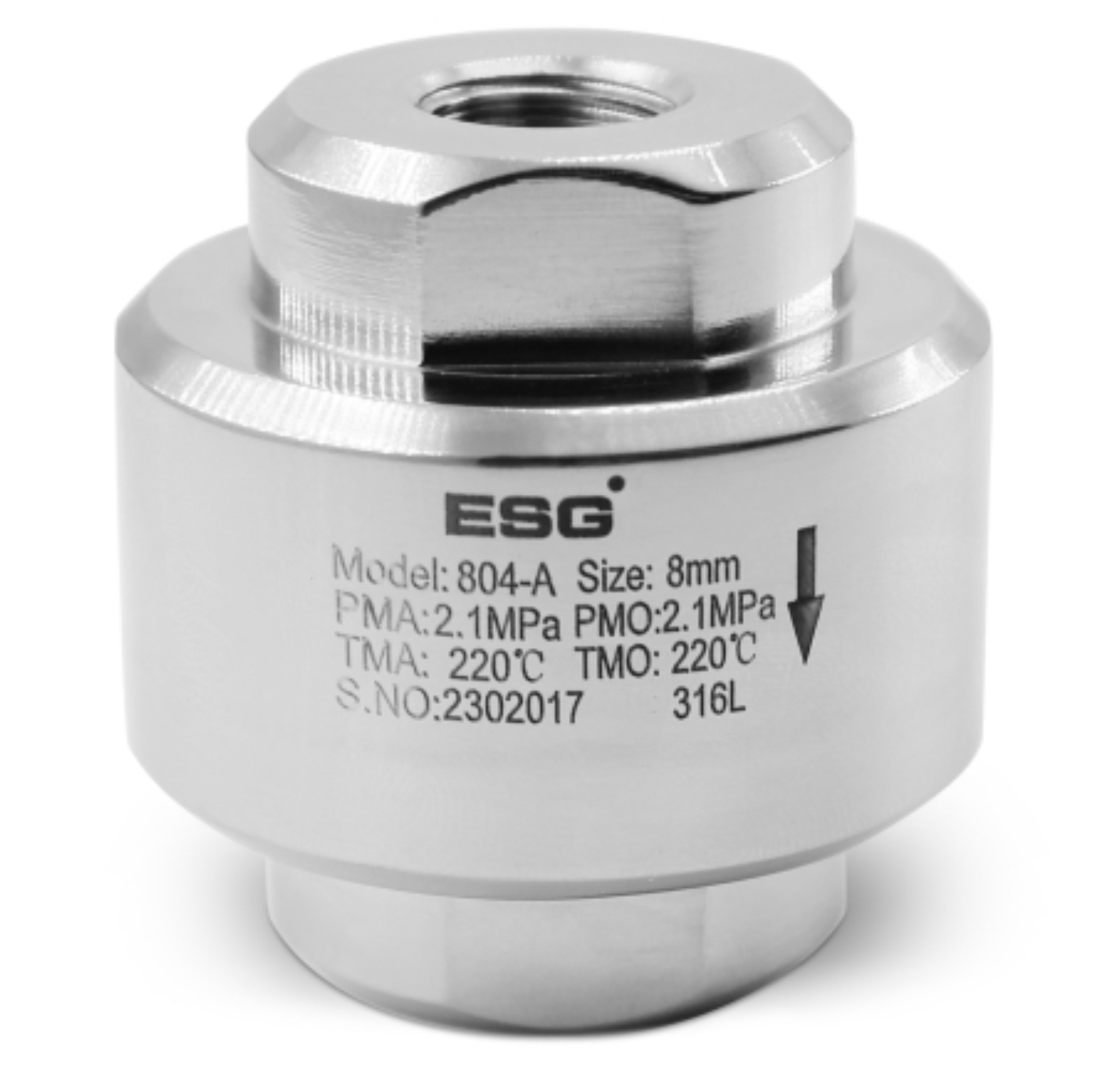

Термостатические конденсатоотводчики

• DN8 - DN25
• Рабочее давление до 21 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение резьбовое по стандарту DIN, ISO, ASME
• Максимальная температура рабочей среды
до 220°С
• 4 варианта капсул (срабатывает ниже температуры насыщения на X°С): A (3°С), B (5°С), C (15°С), D (25°С)

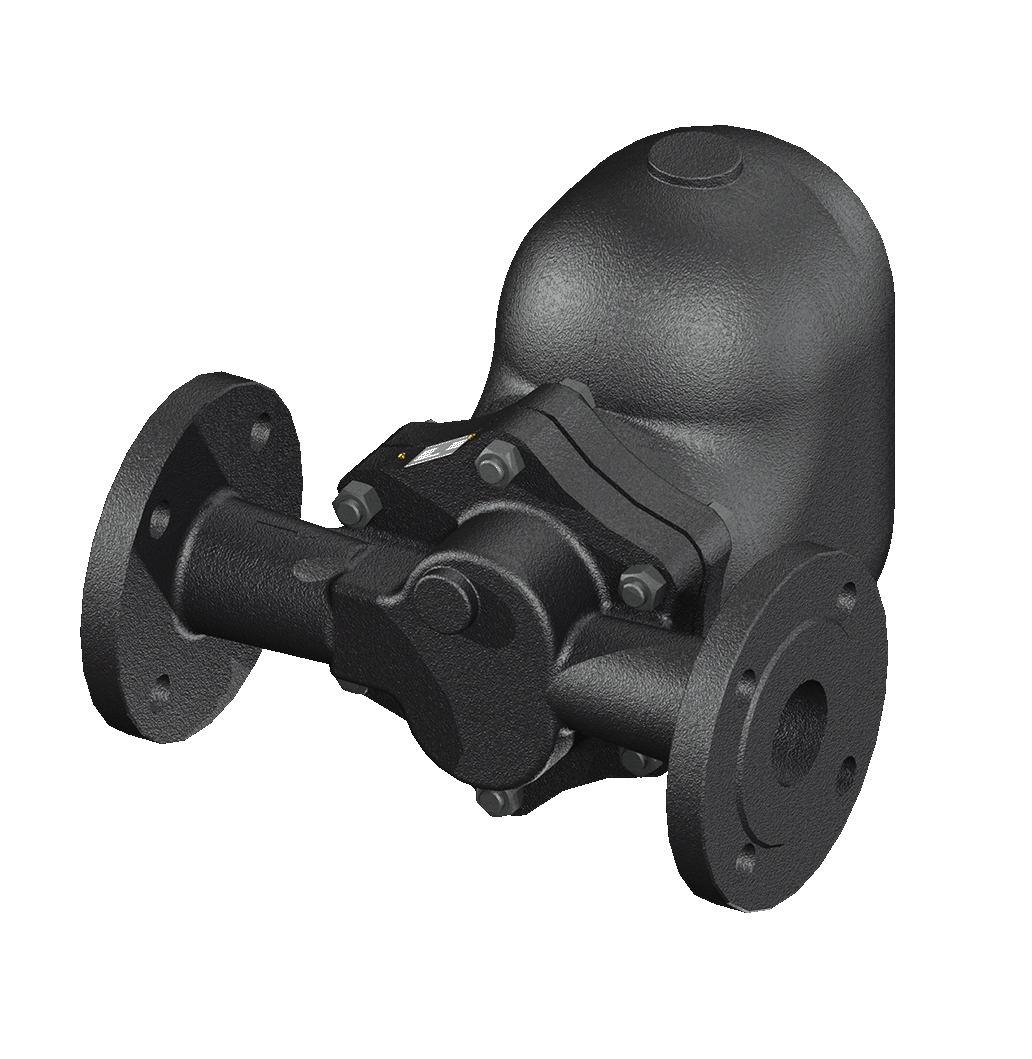

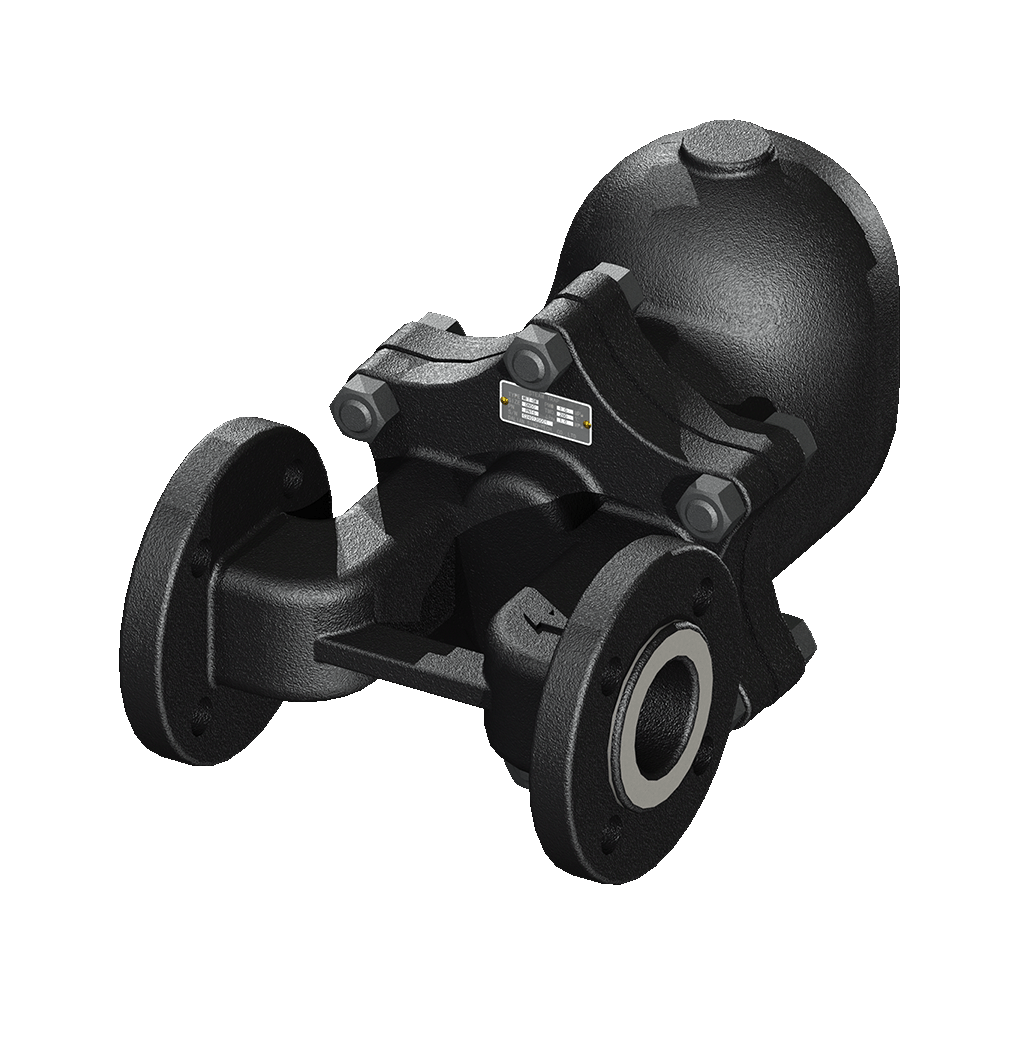

Поплавковые конденсатоотводчики

• DN15 - DN25
• Номинальное давление PN16, PN25
• Рабочее давление до 4.5, до 10, до 14 бар
• Корпус из углеродистой стали WCB
или нержавеющей стали 304 (CF8)
• Присоединение резьбовое по стандарту
DIN, ISO, BSP, фланцевое HG/T20592 (DIN2543/DIN2576/EN1092-1)
• Максимальная температура рабочей среды
до 260°С

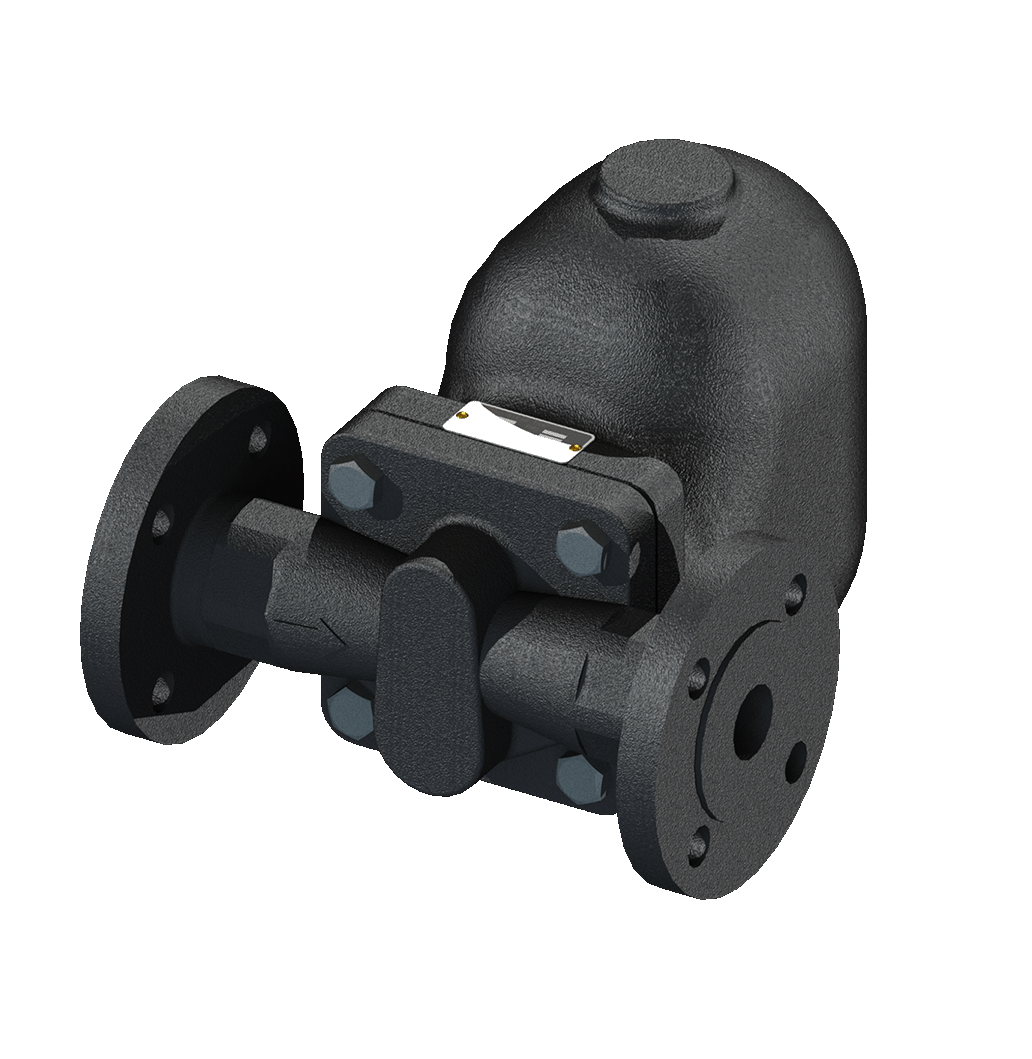

Поплавковые конденсатоотводчики

• DN25 или DN20 - DN50 (фланцевое)
• Номинальное давление PN16, PN25
• Рабочее давление до 4.5, до 10, до 14 бар
• Корпус из углеродистой стали WCB
• Присоединение резьбовое по стандарту
DIN, ISO, BSP, фланцевое HG/T20592
(DIN2543/DIN2576/EN1092-1)
• Максимальная температура рабочей среды
до 260°С

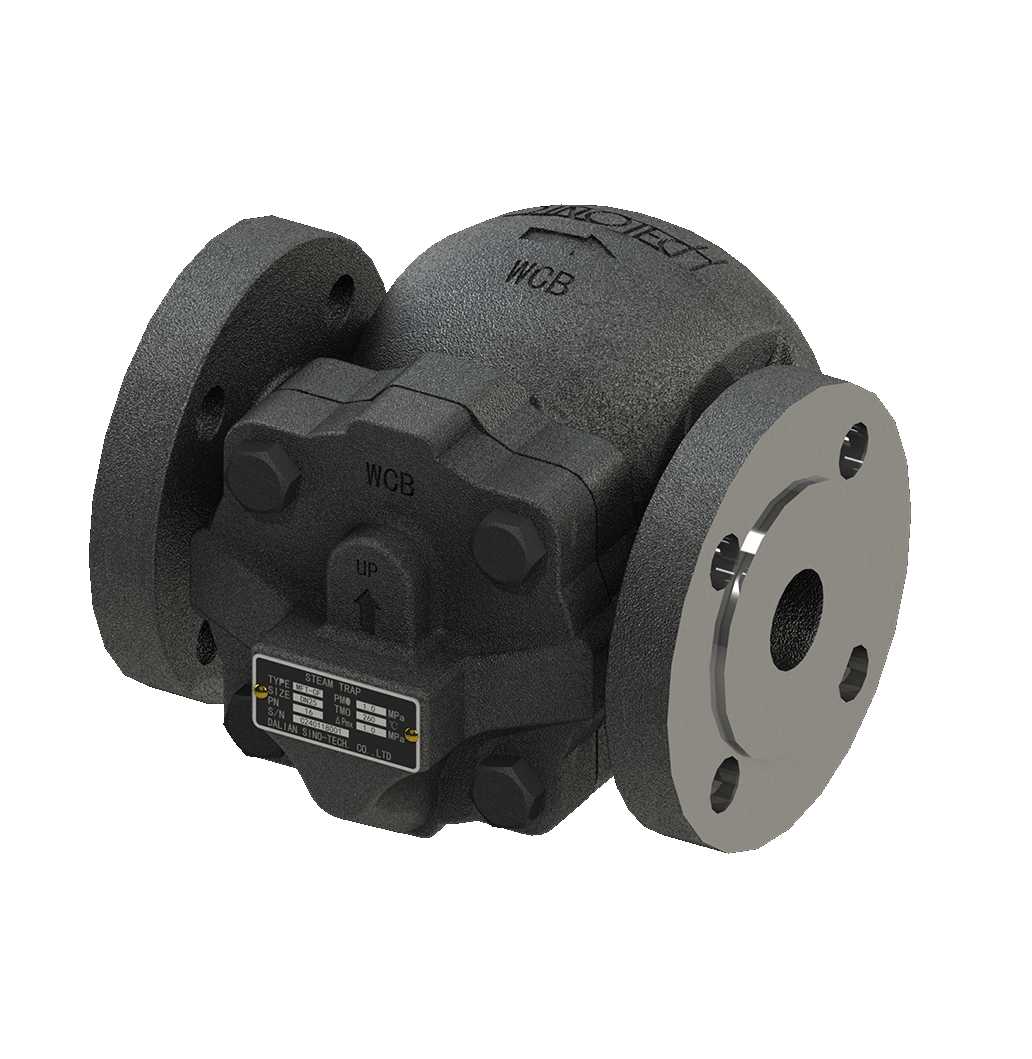

Поплавковые конденсатоотводчики

• DN40 - DN80
• Номинальное давление PN16, PN25
• Рабочее давление до 4.5, до 10, до 14 бар
• Корпус из углеродистой стали WCB
• Присоединение фланцевое по стандарту HG/T20592 (DIN2543/DIN2576/EN1092-1)
• Максимальная температура рабочей среды
до 260°С

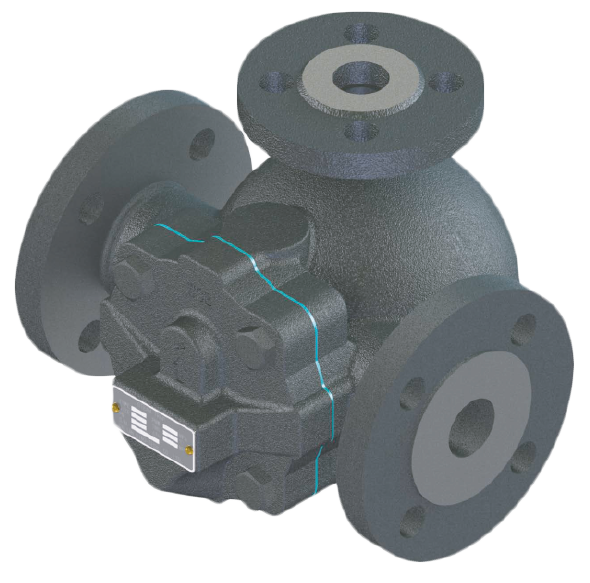

Поплавковые конденсатоотводчики

• DN40, DN50
• Номинальное давление PN16, PN25
• Рабочее давление до 4.5, до 10, до 14 бар
• Корпус из углеродистой стали WCB
• Присоединение фланцевое по стандарту HG/T20592 (DIN2543/DIN2576/EN1092-1)
• Максимальная температура рабочей среды
до 260°С

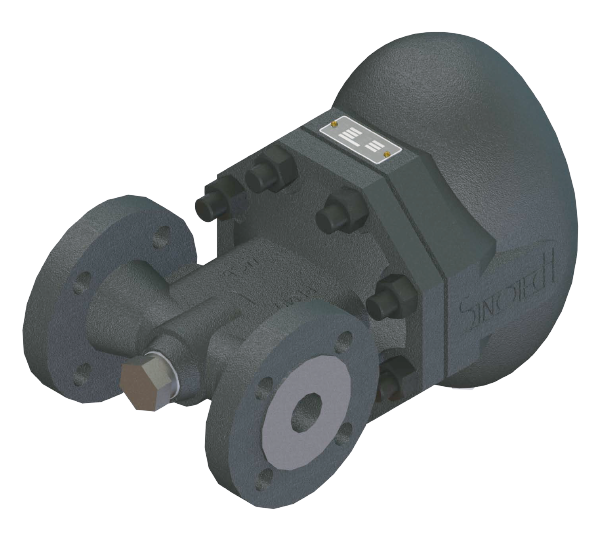

Поплавковые конденсатоотводчики

• DN15 - DN50
• Номинальное давление PN40
• Рабочее давление до 32 бар (40 бар)
• Корпус из углеродистой стали WCB
• Присоединение фланцевое по стандарту HG/T20592 (DIN2543/DIN2576/EN1092-1)
• Максимальная температура рабочей среды
до 300°С (350°С)

Поплавковые конденсатоотводчики

• DN15 - DN25
• Номинальное давление PN16
• Рабочее давление до 10 бар
• Корпус из углеродистой стали WCB
• Присоединение резьбовое по стандарту
DIN, ISO, BSP, фланцевое HG/T20592 (DIN2543/DIN2576/EN1092-1)
• Максимальная температура рабочей среды
до 260°С

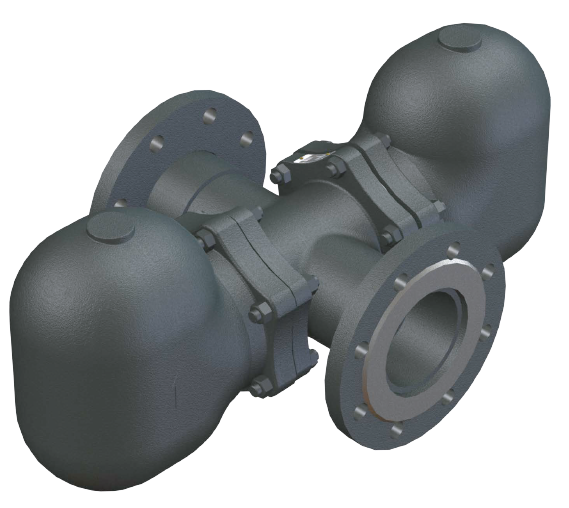

Поплавковые конденсатоотводчики

• DN65 - DN200
• Номинальное давление PN16, PN25
• Рабочее давление до 10, до 14 бар
• Корпус из углеродистой стали WCB
• Присоединение фланцевое по стандарту HG/T20592 (DIN2543/DIN2576/EN1092-1)
• Максимальная температура рабочей среды
до 260°С

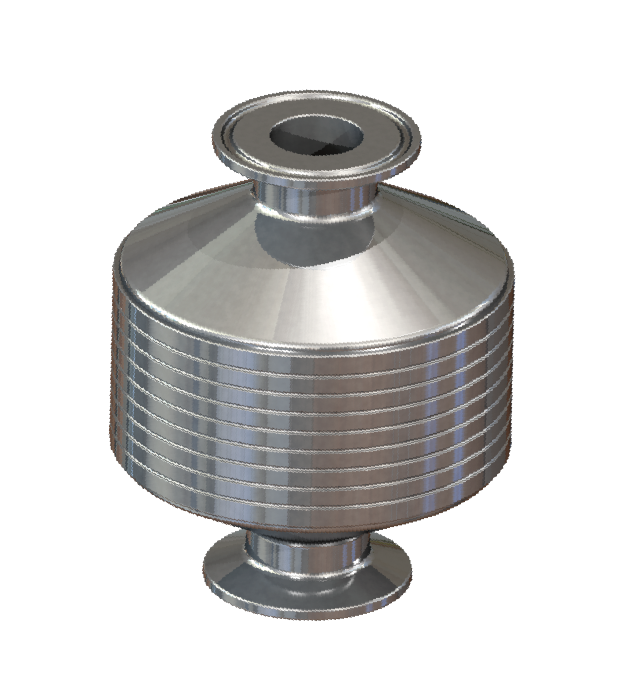

Серия LM

Термостатические конденсатоотводчики

• DN25, DN40
• Рабочее давление до 6 бар (10 бар)
• Корпус из нержавеющей стали 304 (CF8)
• Присоединение tri-clamp по стандарту ISO
• Максимальная температура рабочей среды
до 165°С (200°С)
• Полировка внутренней поверхности
Ra 0.6 - 0.8 мкм
• 4 варианта капсул (срабатывает ниже температуры насыщения на X°С): A (3°С), B (5°С), C (15°С), D (25°С)
• увеличенная пропускная способность, несколько капсул в одном корпусе: 2 (LM2), 3 (LM3), 4 (LM4)
